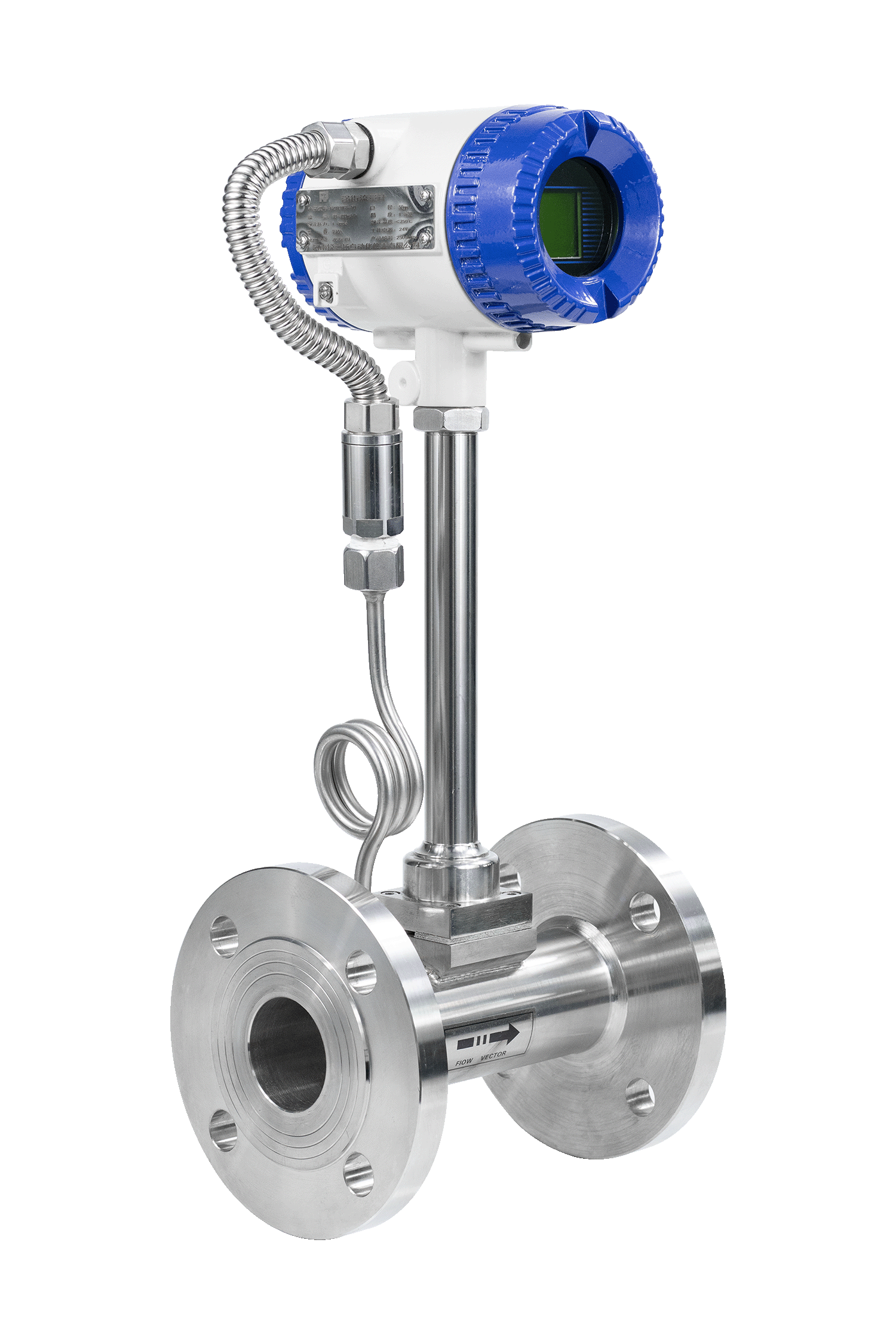

产品概括

涡街流量计基于卡门涡街原理研发，结构简单、压损小、量程宽，适配 DN25~DN200 口径、-40℃~400℃ 介质温度、PN40 耐压等级，精度 ±0.5%~±2%（贸易结算可达 ±0.2% FS）。广泛应用于石油、化工、电力、市政水务等领域，可测量气体、蒸汽及低粘度液体（粘度≤5mPa·s），涵盖法兰式（高压高温）、插入式（大口径/非满管）、高温型（耐400℃）等系列，支持 4-20mA、RS485 及 LoRa/NB-IoT 无线协议，无缝对接自动化控制系统。

产品原理

遵循卡门涡街效应：流体流经管道内非流线型旋涡发生体（三角形/圆柱形）时，后方交替产生两列规则旋涡，旋涡脱落频率与流体流速呈线性关系。

核心构成：①旋涡发生体（分割流体产生交替旋涡，核心部件）；②旋涡检测器（压电式/电容式，捕捉旋涡信号）；③信号处理单元（放大滤波信号，换算输出流量参数）。

关键公式：$f = St × (v / d)$（f为旋涡频率，St为斯特劳哈尔数，v为流速，d为发生体特征尺寸）。通过频率计算流速，结合管道截面积得体积流量，测量结果不受流体温压、粘度影响。

产品特点

• 精准稳定：量程比 10:1~20:1，适配 0.5~15m/s 流速（气体可达 50m/s），雷诺数 1.5×10⁴~4×10⁶ 范围内线性度优异，重复性≤±0.1% FS；
• 耐用低耗：无可动机械零件，故障率低，维护量极小，部分型号稳定运行超10年；压损仅为节流式流量计的 1/3~1/5，大幅降低系统能耗；
• 灵活适配：直管段要求前5D~10D、后3D~5D，支持水平/垂直（流体自下而上）安装；插入式型号可不停产安装，适配大口径管道与非满管场景；
• 智能安全：集成温压监测与密度补偿，防爆等级 ExdIICT6，防护等级最高 IP68，高温型采用陶瓷/哈氏合金材质耐受极端环境。
